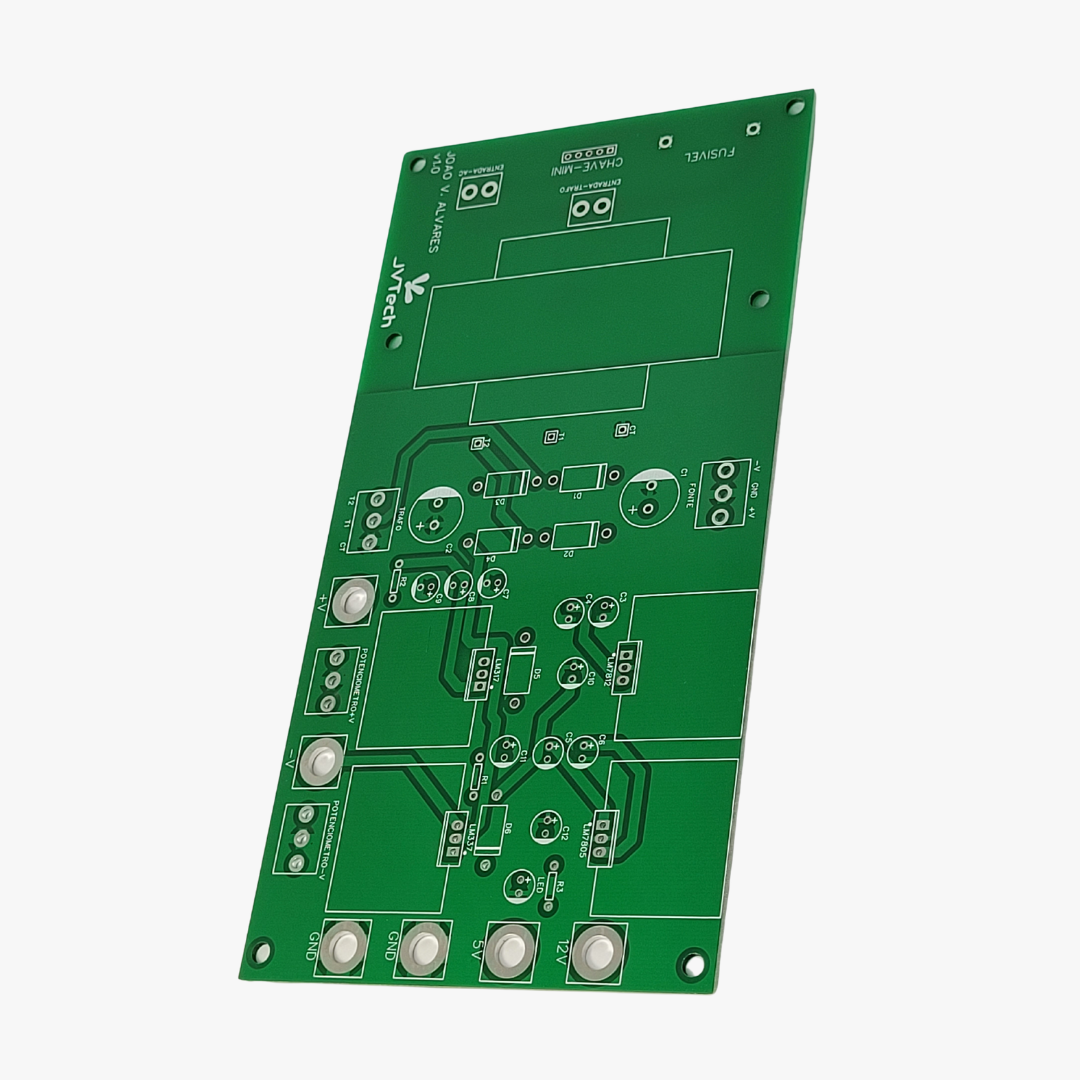

Placa de fonte de bancada fixa e ajustável para até 1A e 26V. (várias cores)

DESCRIÇÃO PLACA FONTE ELETRÔNICA: Placa de fonte de bancada fixa e ajustável para até 1A e 26V.

CONTÉM:

1x PLACA FONTE DE BANCADA JVTECH.

ESPECIFICAÇÕES:
Fonte de bancada para projetos Makers e uso em laboratório

Tensões de saída:
-> Fixas 12V(1A) e 5V (1A)
-> Ajustáveis: 1.25V a 20V (1.5A) e ­20V a ­1.25V (1.5A)
Valores aproximados pois dependem do transformador. O valor total da corrente não pode ultrapassar 2A.

Tensão ajustável positiva:
-> Carga de 15 ohms, tensão máxima 16,7V (1,1A), ripple menor que 50mV;
-> Carga de 8.2 ohms, tensão máxima 13,6V (1,5A), ripple menor que 50mV;

Tensão ajustável negativa:
-> Carga de 15 ohms, tensão máxima 16,5V (1,1A), ripple menor que 50mV
-> Carga de 8.2 ohms, tensão máxima 13,3V (1,5A), ripple menor que 50mV

Tensão fixa de 12V:
-> Carga de 8.2 ohms, tensão medida 12V (1,4A), ripple desprezível;

Tensão fixa de 5V:
-> Carga de 8.2 ohms, tensão medida 5V (0,58A), ripple desprezível;

Dimensões: 189.9mm x 98.8mm

OBS: NÃO CONTÉM COMPONENTES
ACOMPANHA ESQUEMÁTICO
